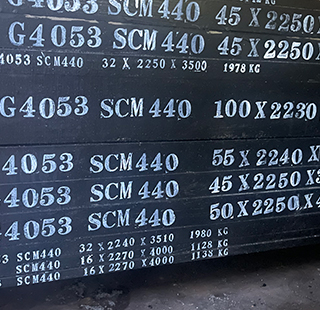

Giới thiệu về thép tấm SCM440
Thép tấm SCM440 là loại thép hợp kim cao cấp thuộc nhóm thép Cr-Mo (Crom – Molypden) có độ bền, độ cứng và khả năng chịu nhiệt vượt trội. Đây là vật liệu được sử dụng rộng rãi trong ngành cơ khí chế tạo, sản xuất khuôn mẫu, chi tiết máy và công nghiệp ô tô.
So với các loại thép carbon thông thường như S45C hay S50C, thép SCM440 có độ bền kéo, độ dai va đập và khả năng chống mài mòn tốt hơn rõ rệt, đặc biệt thích hợp cho các chi tiết chịu tải trọng và ứng suất cao.
Theo tiêu chuẩn quốc tế, thép SCM440 tương đương với các mác thép:
- AISI 4140 (Mỹ)
- 42CrMo4 (Đức)
- SNCM439 (Nhật Bản)
Thành phần hóa học của thép tấm SCM440
Thành phần hóa học của thép SCM440 theo tiêu chuẩn JIS G4105 như sau:
| Nguyên tố | Hàm lượng (%) |
| C (Carbon) | 0.38 – 0.43 |
| Si (Silic) | 0.15 – 0.35 |
| Mn (Mangan) | 0.60 – 0.90 |
| P (Photpho) | ≤ 0.03 |
| S (Lưu huỳnh) | ≤ 0.03 |
| Cr (Crom) | 0.90 – 1.20 |
| Mo (Molypden) | 0.15 – 0.30 |
Sự kết hợp giữa Crom và Molypden giúp thép SCM440 có khả năng chống mài mòn, chịu nhiệt, chịu tải và chống nứt gãy rất tốt, đồng thời đảm bảo tính ổn định cao trong quá trình gia công và sử dụng.
Đặc tính cơ học của thép tấm SCM440
| Tính chất | Giá trị trung bình |
| Độ bền kéo (Tensile Strength) | 930 – 1080 MPa |
| Giới hạn chảy (Yield Strength) | 785 MPa |
| Độ giãn dài (%) | 12 – 16 |
| Độ cứng sau tôi ram | HRC 28 – 35 (có thể đạt HRC 50 nếu tôi sâu) |
Thép SCM440 có độ dẻo dai cao, khả năng chịu tải tốt và ổn định kích thước sau khi tôi ram. Nhờ đó, thép không bị biến dạng hay nứt vỡ khi hoạt động trong điều kiện nhiệt độ cao hoặc chịu tải trọng liên tục.
Xử lý nhiệt của thép SCM440
Thép SCM440 có khả năng chịu nhiệt và tôi luyện rất tốt. Các phương pháp xử lý nhiệt phổ biến gồm:
- Ủ (Annealing): Nhiệt độ 800 – 850°C, làm nguội trong lò nhằm giảm ứng suất và tăng khả năng gia công.
- Tôi (Quenching): Nhiệt độ 830 – 870°C, làm nguội trong dầu hoặc không khí.
- Ram (Tempering): Nhiệt độ 450 – 650°C, làm nguội bằng không khí giúp đạt độ cứng HRC 28 – 35.
- Tôi cao tần (Induction Hardening): Dùng cho các chi tiết cần độ cứng bề mặt cao, đạt đến HRC 50 – 55.
Nhờ quá trình xử lý nhiệt linh hoạt, thép SCM440 có thể đáp ứng nhiều yêu cầu kỹ thuật khác nhau trong sản xuất cơ khí.
Ứng dụng của thép tấm SCM440
Thép tấm SCM440 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ tính năng cơ học ưu việt, cụ thể như:
- Sản xuất khuôn dập nóng, khuôn rèn, khuôn đúc nhôm.
- Chế tạo chi tiết máy chịu tải trọng lớn như trục, bánh răng, trục khuỷu, cam.
- Gia công chi tiết ô tô, máy nén khí, máy công nghiệp và thiết bị thủy lực.
- Dùng trong chế tạo khung máy, khớp nối, bu lông cường độ cao, bộ phận chịu nhiệt.
Ưu điểm của thép tấm SCM440
- Cường độ chịu tải và độ bền kéo cao.
- Khả năng chịu nhiệt, chống mài mòn và biến dạng tốt.
- Dễ gia công cắt gọt, tiện, phay, doa và hàn.
- Ổn định kích thước sau xử lý nhiệt.
- Phù hợp cho các chi tiết yêu cầu độ chính xác và tuổi thọ cao.
Quy cách và hình dạng cung cấp
Thép tấm SCM440 được cung cấp với nhiều quy cách khác nhau, đáp ứng đa dạng nhu cầu sản xuất của khách hàng:
- Dạng tấm nguyên khổ hoặc cắt theo yêu cầu.
- Độ dày phổ biến từ 6mm đến 300mm.
- Bề mặt cán nóng hoặc mài bóng tùy theo yêu cầu kỹ thuật.
- Có sẵn chứng chỉ CO, CQ đầy đủ.
Mua thép tấm SCM440 chất lượng ở đâu
Công Ty TNHH Sản Xuất Thương Mại Kim Sơn là đơn vị chuyên nhập khẩu và phân phối thép SCM440 dạng tấm, tròn đặc, vuông đặc và nhiều loại thép hợp kim khác như SKD11, SKD61, S45C, S50C, NAK80.
Tất cả sản phẩm đều có nguồn gốc rõ ràng, đạt tiêu chuẩn quốc tế, đầy đủ chứng chỉ CO, CQ và được cắt theo quy cách yêu cầu của khách hàng.
Công ty cam kết mang đến sản phẩm chất lượng cao, giá cạnh tranh, giao hàng nhanh chóng trên toàn quốc, phục vụ tận nơi cho các nhà máy, xưởng cơ khí và khuôn mẫu.
Đánh giá
Chưa có đánh giá nào.
